상세 정보 |
|||
| 모터 타입: | 코어리스 전기 모터 | 자동차 지름: | 30mm |
|---|---|---|---|
| 모터 바디 길이: | 50mm | 정량 전압: | 24V, 48V 또는 사용자 정의 |
| 어떤 부하 속도: | 35730rpm 또는 사용자 정의 | 모터 로터의 극 쌍의 수: | 1 |
| 베어링 유형: | 침묵하는 볼 베어링이 낮은 전류 유형 | 자성 재료: | 드페비 |
| 정격 출력: | 448.9W | ||
| 강조하다: | 26349RPM 코어리스 BLDC 모터,162.6Nm 코어리스 BLDC 모터,448.9W 코어리스 BLDC 모터 |
||
제품 설명

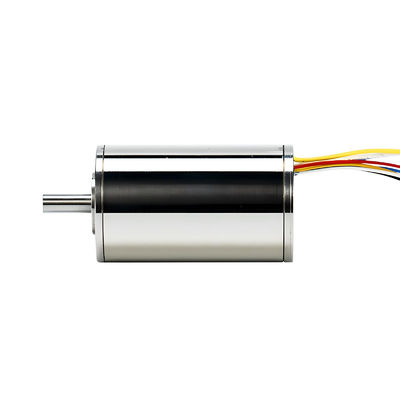

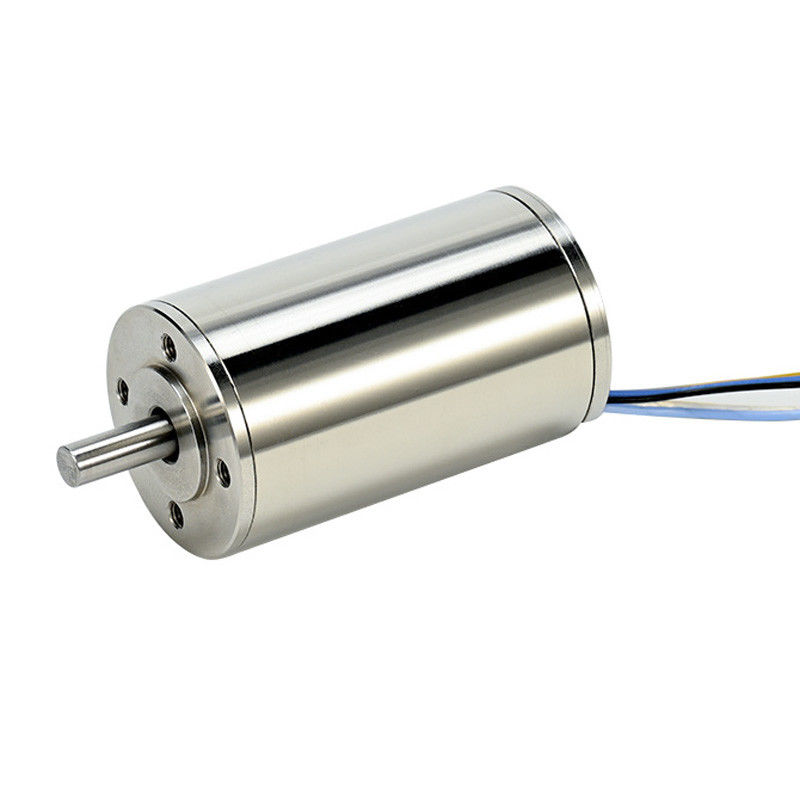

모델:PM3050C 30mm Coreless BLDC 모터 448.9W 162.6N.m 26349RPM 24V 48V
전형적인 응용 프로그램:
1항공우주 및 국방 응용 프로그램:
- 위성 및 우주선: 슬롯리스 브러시리스 모터는 다양한 기능을 수행하는 데 결정적인 역할을 합니다. 예를 들어 안테나 포인팅 시스템,우주 안테나의 정확한 방향성을 가능하게 하는.
- 무인 항공기 (UAV): 이 엔진은 종종 UAV의 추진 시스템에 통합되어 효율적인 비행과 기동성을 촉진합니다.
2의료 장비:
- 수술용 로봇: 슬롯 없는 브러쉬 없는 모터는 수술용 로봇의 로봇 팔의 움직임을 제어하는데 필수적입니다. 이것은 수술 중에 매우 정확하고 섬세한 작업을 가능하게 합니다.
- 진단 장비: MRI 기계와 같은 의료 영상 장치에서, 슬롯 없는 브러쉬 없는 모터는 환자 테이블과 같은 구성 요소의 움직임 제어 시스템에 사용된다.이것은 영상 촬영 과정에서 환자들의 원활하고 정확한 위치를 보장합니다.
3산업 자동화:
- 고 정밀 위치 시스템: CNC (컴퓨터 수치 제어) 기계에서는 슬롯 없는 브러쉬 없는 모터가 절단 도구 또는 작업 조각의 정밀한 움직임을 담당합니다.이것은 엄격한 허용량으로 고품질의 부품을 생산 할 수 있습니다..
- 포장 기계: 포장 라인에서는 이 모터가 컨베이어 벨트, 채우기, 라벨링 기계를 가동한다.신뢰성 높은 성능은 전체 포장 과정의 효율적인 작동을 보장합니다..
4로봇:
- 인간형 로봇: 휴머노이드 로봇의 관절에 슬롯 없는 브러쉬 없는 모터가 설치되어 필요한 움직임과 유연성을 제공합니다.로봇이 인간의 움직임을 더 현실적으로 흉내낼 수 있게 해줍니다..
- 서비스 로봇: 청소 로봇이나 배달 로봇과 같은 서비스 로봇의 드라이브 시스템에는 슬롯 없는 브러쉬 없는 모터가 사용됩니다.이 로봇들은 효과적으로 움직이고 쉽게 업무를 수행할 수 있습니다..
모터 기술 데이터:
| PM3050C 시리즈 | 단위 | 001 | ||
| 1 | 가등전압 | V | 24 | |
| 2 | 스탠드 토크 | mNm | 613 | |
| 3 | 정지 전류 | A | 96 | |

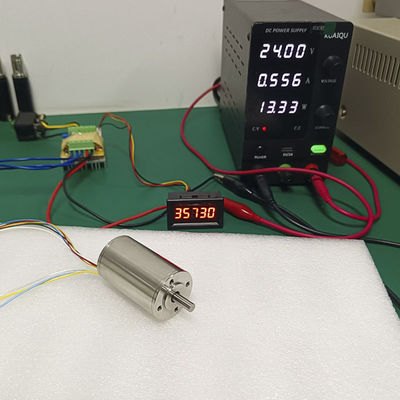

| 4 | 부하 속도는 없습니다. | rpm | 35730 | |
| 5 | 부하 전류가 없습니다. | A | 0.552 | |
| 6 | 가속도 | RPM | 26349 | |
| 7 | 가속 전류 | A | 25.84 | |
| 8 | 등급 토크 | mNm | 162.65 | |
| 9 | 정량 출력 | W | 448.9 | |
| 10 | 등급 부하에서의 효율성 | % | 72.5 | |
| 11 | 터미널 저항 | 오프 | 0.25 | |
| 12 | 역전도파변수 | mV/rpm | 0.669 | |
| 13 | 최대 효율성 | % | 86.4 | |
| 14 | 토크 계수 | mNm/A | 6.39 | |
| 15 | 속도 상수 | rpm/V | 1493 | |
| 16 | 최대 전력 출력 | W | 576 | |
| 17 | 각속도 | rad/s | 3753 | |
| 추가 정보 | ||
| ● | 로터의 전구 쌍의 수 | 1 |
| ● | 단계 수 | 3 |
| ● | 작동 온도 범위 | -40°C... +150°C |
| ● | 단열용품 | F급 |
| ● | 모터 매개 변수 및 샤프트 크기는 고객의 요청에 따라 만들 수 있습니다. | |
| ● | 옵션: 기어박스 | |
모터 윤곽 도면 (mm)
