상세 정보 |
|||
| 모터 타입: | 슬롯리스 브러시리스 모터 | 자동차 지름: | 32 밀리미터 |
|---|---|---|---|
| 모터 바디 길이: | 142mm | 정량 전압: | 24V, 48V 또는 사용자 정의 |
| 어떤 부하 속도: | 7120RPM 또는 6863RPM 또는 사용자 정의 | 모터 로터의 극 쌍의 수: | 2 |
| 베어링 유형: | 침묵하는 볼 베어링이 낮은 전류 유형 | 자성 재료: | 드페비 |
| 정격 출력: | 306.8W | ||
| 강조하다: | 32mm 슬롯리스 브러시리스 모터,306.8W 슬롯 없는 브러쉬 없는 모터,4 폴 로터 슬롯리스 브러시리스 모터 |
||
제품 설명

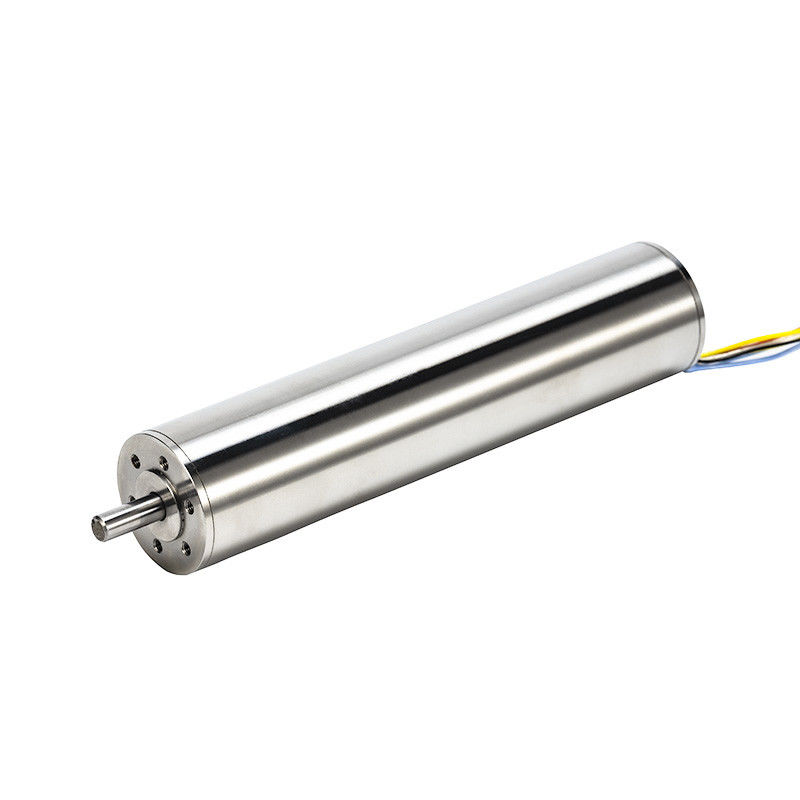

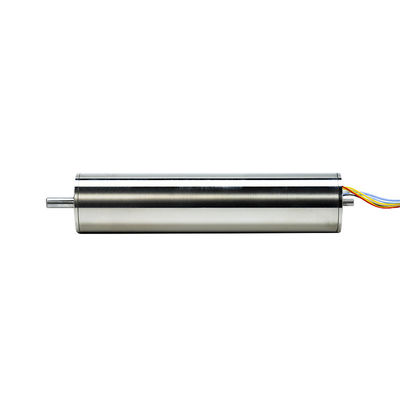

모델:PM32142C DC 슬롯리스 브러시리스 모터- 4 폴 로터
전형적인 응용 프로그램:
1항공우주 및 국방:
- 위성 및 우주선 - 슬롯 없는 브러쉬리스 모터는 안테나 포인팅 시스템과 같은 다양한 기능에 사용됩니다.
- 무인 항공기 (UAV) - 슬롯 없는 브러쉬 없는 모터는 종종 추진 시스템에서 사용됩니다.
2의료 장비:
- 수술용 로봇 - 슬롯 없는 브러쉬 없는 모터가 로봇 팔의 움직임을 제어하는데 사용됩니다.
- 진단 장비: MRI 기계와 같은 의료 영상 장치에서는 환자 테이블과 같은 구성 요소의 모션 제어 시스템에 슬롯없는 브러쉬리스 모터가 사용됩니다.
3산업 자동화:
- 고 정밀 위치 시스템: CNC (컴퓨터 수치 제어) 기계에서는 절단 도구 또는 작업 조각의 정밀한 움직임을 위해 슬롯없는 브러쉬없는 모터가 사용됩니다.
- 포장 기계: 포장 라인에서는 이 모터가 컨베이어 벨트, 채식 기계 및 라벨링 기계를 구동하는 데 사용됩니다.
4로봇:
- 인간형 로봇: 인간형 로봇의 관절에는 슬롯 없는 브러쉬 없는 모터가 사용되어 필요한 움직임을 제공한다.
- 서비스 로봇: 청소 로봇이나 배달 로봇과 같은 서비스 로봇의 드라이브 시스템에는 슬롯 없는 브러쉬 없는 모터가 사용됩니다.
모터 기술 데이터:
| PM32142C 시리즈 | 단위 | 001 | 002 | |
| 1 | 전압 | V | 24 | 48 |
| 2 | 스탠드 토크 | mNm | 568 | 2169.2 |
| 3 | 정지 전류 | A | 17 | 34.1 |
| 4 | 부하 속도는 없습니다. | rpm | 6863 | 7120 |
| 5 | 부하 전류가 없습니다. | A | 0.278 | 0.22 |
| 6 | 가속도 | RPM | 5215 | 5235 |
| 7 | 가속 전류 | A | 4.29 | 9.2 |
| 8 | 등급 토크 | mNm | 136.4 | 574.4 |
| 9 | 정량 출력 | W | 75 | 306.8 |
| 10 | 터미널 저항 | 오프 | 1.41 | 1.41 |
| 11 | 터미널 인덕턴스 | mH | 125 | 125 |
| 12 | 역전도파변수 | mV/rpm | 3.497 | 6.70 |
| 13 | 최대 효율성 | % | 78.6 | 85 |
| 14 | 토크 계수 | mNm/A | 33.37 | 63.96 |
| 15 | 속도 상수 | rpm/V | 286 | 149 |
| 16 | 최대 전력 출력 | W | 102 | 408.7 |
| 17 | 로터 이너티 | g cm2 | 108.84 | 108.84 |
| 추가 정보 | ||
| ● | 로터의 전구 쌍의 수 | 2 |
| ● | 단계 수 | 3 |
| ● | 작동 온도 범위 | -40°C... +150°C |
| ● | 단열용품 | F급 |
| ● | 모터 매개 변수 및 샤프트 크기는 고객의 요청에 따라 만들 수 있습니다. | |
| ● | 옵션: 기어박스 | |
모터 윤곽 도면 (mm)
